1. Hiện Tượng Laptop Dell Vostro 3568 Bị Chập 5A Là Gì?
Khi kết nối laptop Dell 3568 với bộ nguồn đa năng (DC Power Supply) điều chỉnh dòng điện:
-
Kim dòng nhảy vọt lên 5A (hoặc max dòng cài đặt): Nguồn cấp báo lỗi ngắn mạch ngay lập tức.
-
Đèn trên cục sạc zin ngắt sáng: Sạc Dell tự nhảy rơ-le bảo vệ khi phát hiện đường B+ 19V bị chạm mass (GND).
-
Máy hoàn toàn không kích được nguồn: Đèn nguồn tắt, quạt không quay.
Trường hợp dòng ăn kịch 5A ngay lập tức khẳng định mạch đường nguồn chính B+ (19V) đang bị chập thẳng xuống Mass.
2. Nguyên Nhân Khiến Dell 3568 Chập Dòng 19V/5A
Đường nguồn B+ 19V đi qua toàn bộ bo mạch để cấp cho các IC nguồn thứ cấp (nguồn 3.3V/5V, nguồn RAM, nguồn CPU, nguồn GPU). Sự cố chạm 5A thường xuất phát từ 3 linh kiện chính:
| Linh Kiện Lỗi | Tần Xuất Gặp | Dấu Hiệu Nhận Biết |
| Tụ gốm lọc nguồn B+ | ~70% | Tụ bị om, nứt, ngả màu nâu xám hoặc bốc khói khi chích dòng |
| MOSFET đầu vào / MOSFET VCORE | ~20% | Đánh thủng DS (Drain-Source), làm xông điện 19V vào CPU |
| IC Nguồn thứ cấp / IC Sạc | ~10% | Chạm nội bộ IC, tỏa nhiệt cực cao |
3. Quy Trình 5 Bước Khắc Phục Dell 3568 Chập 5A Chuẩn Kỹ Thuật
Tháo Pin, sạc và các thiết bị ngoại vi (RAM, SSD, Card Wi-Fi).
Tháo bo mạch chủ (Mainboard) Dell 3568 ra khỏi khung máy để thực hiện đo nguội.
Chuyển đồng hồ về nấc Thang đo Om hoặc Đo thông mạch (Beep).
Đặt 1 que vào Mass (ốc cố định main), que còn lại đo tại chân cắm Jack nguồn DC-IN hoặc cực dương cuộn cảm đầu vào.
Nếu trở kháng về 0 Om hoặc đồng hồ kêu Beep liên tục, xác nhận đường B+ bị chập Mass hoàn toàn.
Dựa vào sơ đồ mạch (Schematic) Dell 3568 (mã main 15341-1), tiến hành xả các cuộn cảm cấp nguồn thứ cấp (3V/5V, RAM, CPU) hoặc tháo điện trở gánh (PR) phân tách đường B+.
Đo lại trở kháng hai bên cầu chì/điện trở gánh để khoanh vùng: Chập trước điện trở gánh (đầu vào) hay Chập sau điện trở gánh (đường B+ toàn main).
Điều chỉnh nguồn đa năng về mức điện áp thấp: 1V - 2V, giới hạn dòng 2A - 3A (Không để 19V để tránh xông điện làm chết CPU nếu chạm MOSFET nguồn CPU).
Kẹp que âm vào Mass, que dương chích vào đường B+ đang chập.

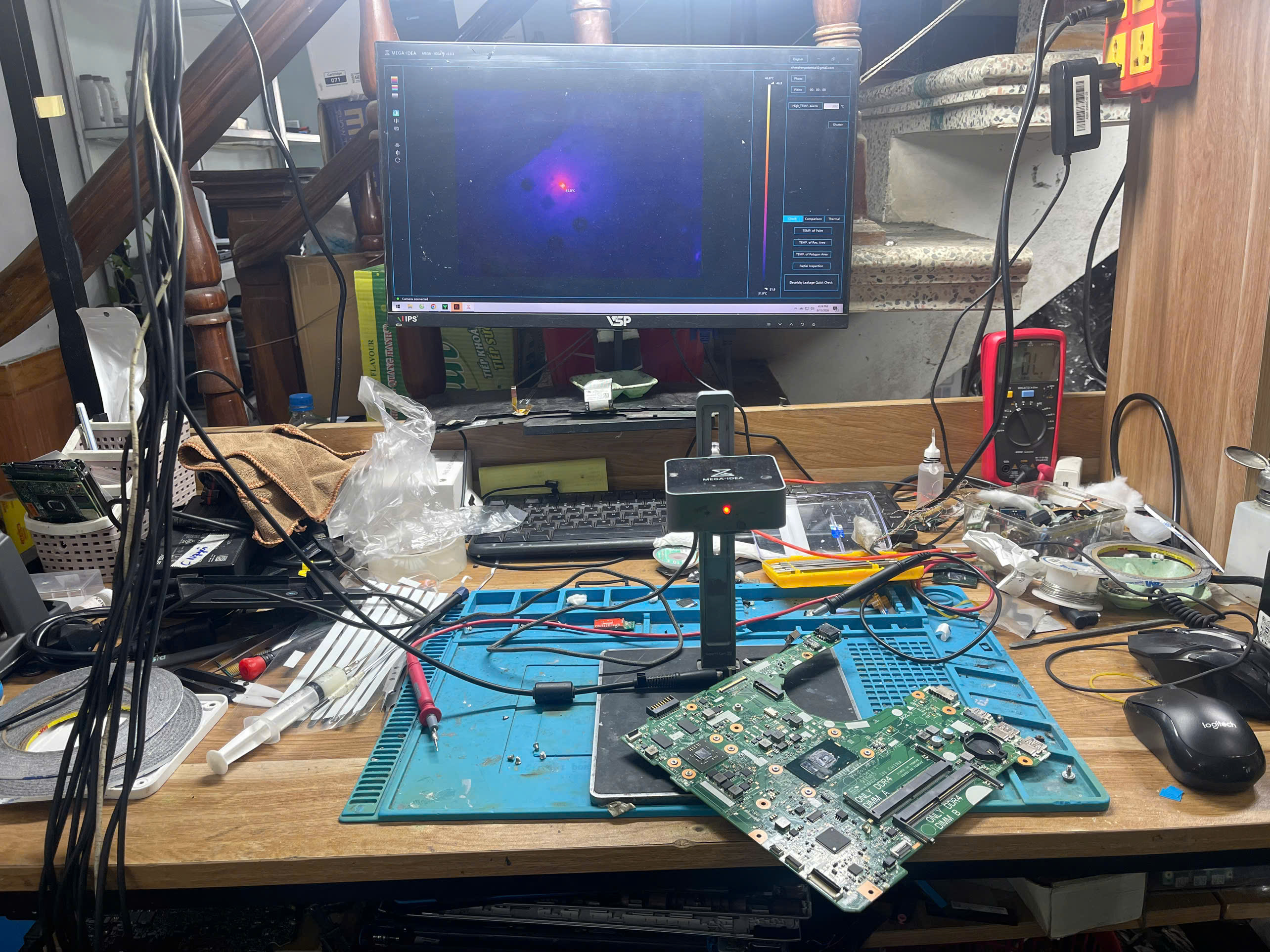

Rờ tay trên bo mạch hoặc dùng Camera nhiệt (Thermal Camera) để tìm linh kiện bị nóng. Linh kiện bị chập (tụ gốm/MOSFET) sẽ tỏa nhiệt rất nhanh.

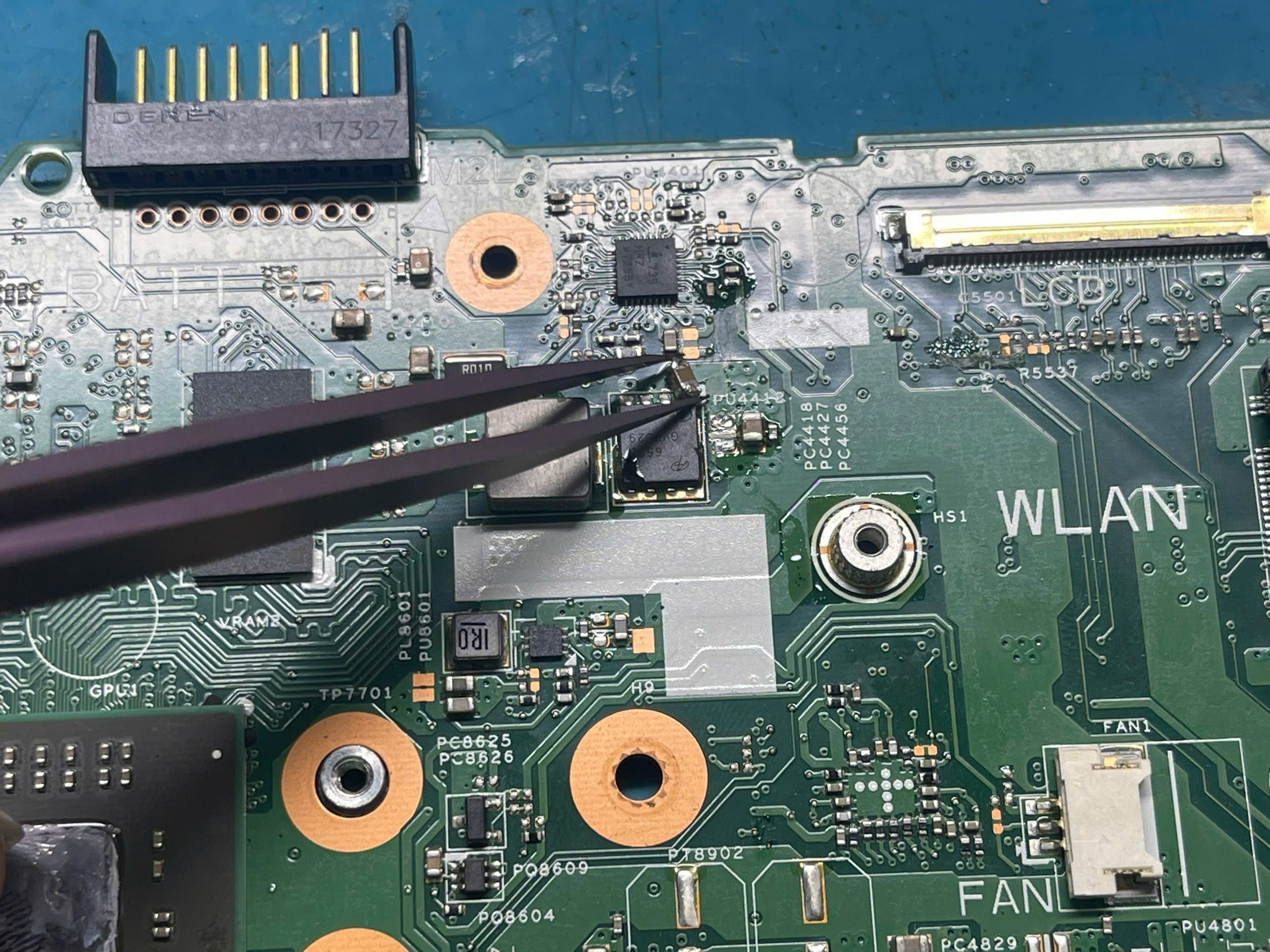

- Dùng mỏ hàn/máy khò tháo bỏ tụ gốm hoặc MOSFET bị chập.
- Đo lại trở kháng đường B+ (yêu cầu trở kháng tăng lên hàng trăm )
- Thay thế linh kiện đúng thông số từ bo mạch xác Dell tương đương.
4. Những Lưu Ý Quan Trọng Tránh Làm "Chết" CPU Dell 3568
-
Tuyệt đối không cấp thẳng 19V/5A khi chích dòng: Nếu MOSFET tầng trên (High-side MOSFET) của khối nguồn CPU bị thủng, cấp 19V sẽ xông thẳng vào CPU Intel Onboard làm chết CPU ngay lập tức.
-
Kiểm tra MOSFET nguồn CPU trước: Luôn đo trở kháng tại các cuộn cảm nguồn CPU (VCORE). Nếu cuộn cảm VCORE có trở kháng cực thấp (< 2 Om) đi kèm chập B+, cần kiểm tra MOSFET High-side trước khi can thiệp.
-
Vệ sinh sạch mỡ hàn: Sau khi khò thay tụ/MOSFET, dùng dung dịch IPA (Isopropanol) rửa sạch chân linh kiện để tránh rò điện.
5. Bảng Giá Sửa Chữa Tham Khảo Cho Dell Vostro 3568 Chập Nguồn
| Dịch Vụ Sửa Chữa | Thời Gian Xử Lý | Bảo Hành | Mức Giá Tham Khảo |
| Chập Tụ gốm đường B+ 19V | 30 - 60 Phút | 03 - 06 Tháng | 300.000đ - 450.000đ |
| Chạy lại / Thay MOSFET nguồn | 1 - 2 Giờ | 03 - 06 Tháng | 400.000đ - 600.000đ |
| Sửa chập khối nguồn VCORE / IC Sạc | Trong ngày | 03 Tháng | 500.000đ - 800.000đ |
Việc xử lý lỗi Dell 3568 ăn dòng 5A đòi hỏi kỹ thuật viên có tay nghề cao và trang thiết bị đo đạc chuyên dụng. Nếu không có kinh nghiệm về điện tử bo mạch, quý khách nên mang máy đến các trung tâm sửa chữa laptop uy tín để được hỗ trợ kiểm tra an toàn.
